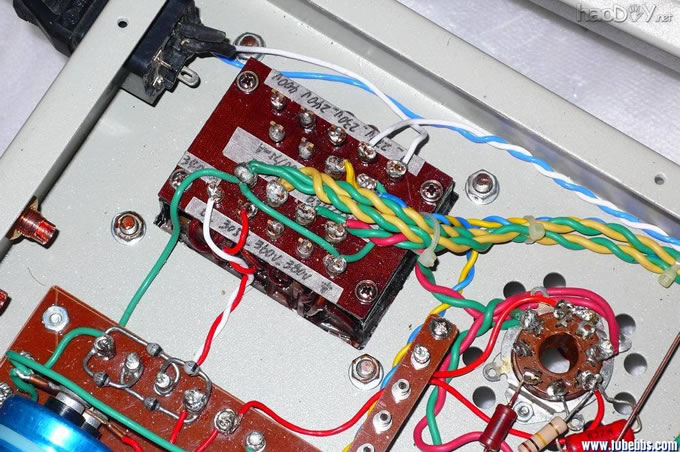

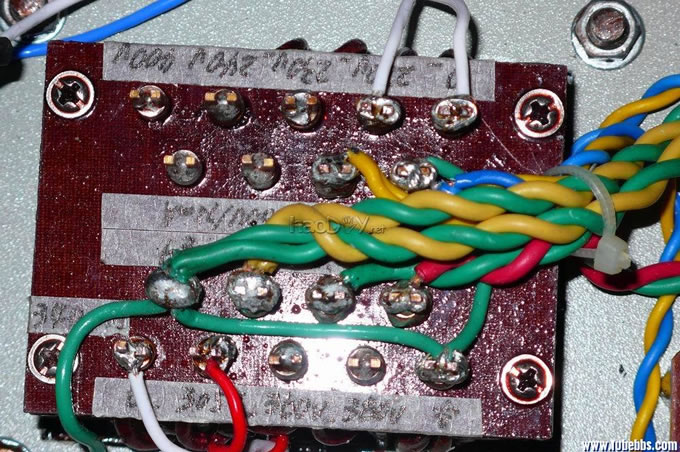

2、连接灯丝接地和供电。 灯丝接地一般有二种方式，一是在管脚附近就近接地，另一种是在电牛灯丝绕组处集中接地，二者效果差异不大，本人偏好后者，原因是布线规整划一，不容易将接地相位搞错。说到灯丝接地相位，有些朋友不是很重视，包括有些厂家（特别是山寨机）也是如此。所有灯丝绕组接地的相位必须一致，要么全部冷端，要么全部热端，尽量不要有的热端有的冷端，如果这样的话，会在一定程度上影响声音的结像，使得音场散乱。本机全部采用冷端接地（绕组的起始端）。 如果有朋友用的是商品牛没有确定标记的话（正常商品牛0为冷端，标数值的为热端），可以按以下方式辨别： 2-1 将电牛接入市电后测量底盘到市电接地端的电压，显示数值后，将电源插座掉个方向（原来接0线的改接相线，原来接相线的改接0线）再测，数值低的一次为正确的相位，这时确定接市电0线的端子为电牛初级的冷端。 2-2将灯丝绕组的一个端子接在初级的热端，在初级的冷热端（正常的市电输入端子）输入市电，测量初级冷端到没有连接的灯丝绕组端子的数值，数值叠加时，没有连接的端子就是灯丝绕组的热端，数值递减是，没有连接的端子就是冷端。按这样的方法改在次级连接区分出所有次级绕组的冷热端。如果有需要垫高灯丝电压的情况出现，冷端接分压电阻的节点。 2-3将需要接地的灯丝冷端用粗壮的线材连接后接入电源的总地端，需要垫高灯丝电位的绕组冷端接入分压电阻的节点（可在确定需要分压的电位数值后再连接）。如下图绿线所示的全部为冷端接线：  2-4连接灯丝供电。用2股双色线缆绞合后（要充分绞紧，采用双色是为了到管脚处可以清楚的分辨）连接对应的管脚，管型一致的接地脚也必须一致。对于旁热管连接灯丝的线材不必太过于讲究，电流足够就行。但对于直热管就必须充分重视，因为灯丝是管子的阴极，是主线路的一部分，线材的材质不能马虎。下图是连接好灯丝的机器内部：  3、焊接稳压电源 下图是焊接中的稳压电源部分 (责任编辑：admin) |
